Pet泡沫在風(fēng)電項目上的前景展望

Pet泡沫在風(fēng)電項目上的前景展望

現在風(fēng)電葉片新材的使用更多使用PVC泡沫，這種材料的發(fā)展在三個(gè)方面存在著(zhù)問(wèn)題，一是環(huán)保問(wèn)題，因為在PVC在制造、使用及廢棄處理時(shí)，無(wú)論是焚燒或者掩埋的方式，都會(huì )對我們的生活方式對土壤、空氣和稅源造成一定的污染。二是成本問(wèn)題，因為近年來(lái)整個(gè)風(fēng)電電價(jià)逐年下調，給整個(gè)產(chǎn)業(yè)鏈造成的成本壓力很大，而芯材作為葉片的主要原材料之一，它所占的成本能夠占到15%-20%。其次就是它的工藝問(wèn)題，因為PVC短期耐高溫的比較低，受樹(shù)脂放熱峰及模具加熱工藝影響較大，極易在生產(chǎn)過(guò)程中出現高溫下PVC的變色，更嚴重的可能會(huì )出現碳化的情況。

 為解決這個(gè)問(wèn)題業(yè)內提出了用pet泡沫替代pvc泡沫用作芯材替代。首先從pet材料屬性來(lái)講，它作為一種熱塑性材料在生產(chǎn)過(guò)程中可以100%循環(huán)，這樣就可以在材料本身上大大降低材料成本。第二因為它有一個(gè)非常優(yōu)異的閉孔結構，所以說(shuō)它對整個(gè)葉片生產(chǎn)過(guò)程中泡沫單體的樹(shù)脂吸收量可以做到更低，這樣的話(huà)也是一個(gè)葉片降成本的方式。第二就是環(huán)保，因為PET本身可以100%的循環(huán)，可以它就可以解決PVC帶來(lái)的環(huán)保問(wèn)題。因為PET本身材料的屬性決定了它有一個(gè)很高的耐高溫，像PET泡沫最高的耐高溫溫度可以（短時(shí)間）達到200度，這樣就可以讓葉片的工藝它的適應性更寬。最后一項就是procore-PET它在剪切包括壓縮有一個(gè)遠高于PVC的機械性能，這一點(diǎn)可以為后期的葉片設計提供一定的技術(shù)儲備。

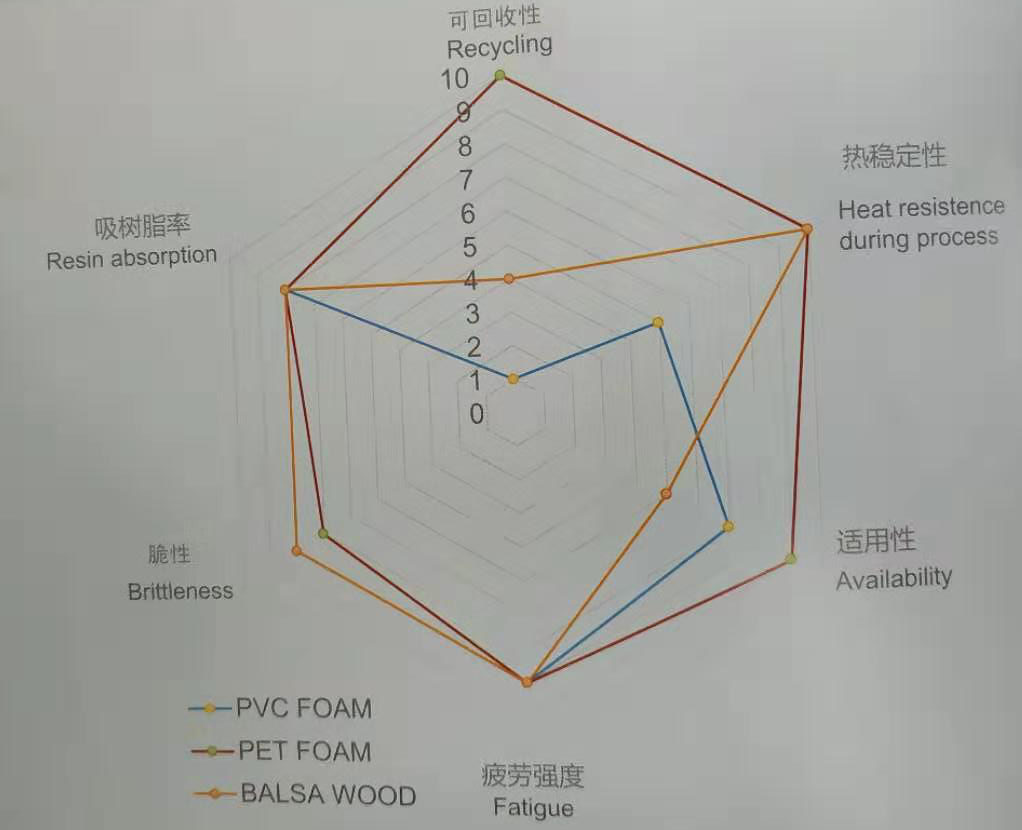

　　簡(jiǎn)單介紹一下PET泡沫的特性。首先它是100%可再循環(huán)的材料，其次適用于加工溫度高達200攝氏度，它有一個(gè)優(yōu)異的耐化學(xué)品行，主要的在葉片應用上有一個(gè)非常優(yōu)異的機械性能，尤其是大家可能對傳統的PVC認為三項同性，那么PET泡沫在X/Y/Z三個(gè)方向上，它的高剪切強度和壓縮性能都是優(yōu)于PVC的。然后它有一個(gè)樹(shù)脂吸收量，包括防火、防煙、防毒，所以綜合以上這些可以適用于手糊、CRTM包括真空灌注等全新工藝。
　　
　　這是PET100克密度的力學(xué)性能，我們跟現在目前使用的這種PVC60克的品種做了一個(gè)簡(jiǎn)單的力學(xué)對比。明顯的看到在X/Y/Z三個(gè)方向上，PET它的力學(xué)性能是遠遠高于PVC60的。下面這是壓縮方向上。
　　
　　然后我們做了一個(gè)樹(shù)脂吸收量的對比實(shí)驗在相同密封的真空系統下進(jìn)行真空灌注，在相同的鋪層條件下然后用25毫米厚度的板材做一個(gè)試樣，可以明顯的看出來(lái)它在25毫米厚度的情況下輪廓板和平板樹(shù)脂吸收量的對比，然后通過(guò)體積的折算，最后得出的結論就是在相同的灌注條件下，100克的PET灌注之后，平板的面密度和PVC60是一樣的，所以說(shuō)這樣就得出一個(gè)結論，就是用PET作為等效替換PVC60的條件下，它在樹(shù)脂方面單體機的話(huà)可以節約到大概60公斤左右。然后我們以目前的116這樣的葉型做一個(gè)簡(jiǎn)單的樣本，如果使用procore-PET代替PVC60的話(huà)，一只葉片大概可以節省樹(shù)脂在210公斤這個(gè)狀態(tài)。
　
　　這是PET在其他行業(yè)的應用?？梢宰鲆恍└哞F、地鐵，包括能源汽車(chē)的結構件、板材，復合材料的橋梁，包括工業(yè)的預存量。

越科procore系列芯材已全線(xiàn)列裝，在工藝生產(chǎn)以及力學(xué)等方面在國際領(lǐng)先地位，越科歡迎社會(huì )各界蒞臨指導，與各界朋友共同進(jìn)步。

                                                                                                                                                             （選自左昕17年復合材料高峰峰會(huì )演講）
